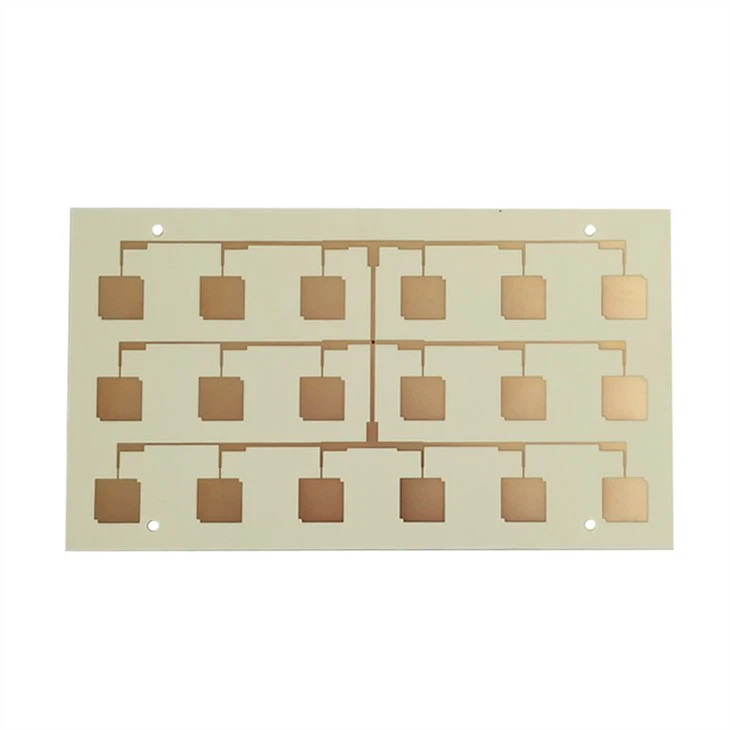

Copper Miotal Core PCB

Sonraí Táirge

Sraitheanna: 4Layers

Smaointeoireacht an Bhoird: 1.6mm

Bunábhar: Croí miotail

Poill Íosta:0.2mm

Íosleithead/Imréiteach na Líne:{{{0}}.1mm/0.1mm

Imréiteach Íosta idir Ciseal Istigh PTH agus Líne: 0.2mm

Méid: Saincheaptha

Cóireáil dromchla: OSP

Speisialtacht: mona copair leabaithe

Bac difreálach 100 móide 7/-8Ω, 50 móide 5/-5Ω

Feidhmchláir: Teileachumarsáid

Cineálacha PCBanna Core Miotail

Tá ceithre chineál bunúsach PCBanna bunaithe ar shuíomh an chroí miotail agus na sraitheanna rian. Áirítear leo:

(1) MPCB aonchiseal: PCB le sraith rian amháin ar thaobh amháin.

(2) Ciseal dúbailte MPCB: PCB le dhá shraith rian ar an taobh céanna.

(3) MPCB dhá thaobh: Tá dhá shraith rian ag na PCBanna seo ar gach taobh.

(4) MPCB ilchiseal: Tá níos mó ná dhá shraith in aghaidh an bhoird ag na PCBanna seo.

Ccroí miotail opperPCBSochair

Déanann na buntáistí seo a leanas a bhaineann le croí-PCB miotail é a bheith oiriúnach d'fheidhmchláir thionsclaíocha éagsúla:

(1) Seoltacht teirmeach ard: Tá insliú interlayer lag agus seoltacht íseal teirmeach ag PCBanna caighdeánacha le FR4 agus CEM3. Gan fuaraithe cuí, féadfaidh an teocht inmheánach méadú agus tionchar a imirt ar chomhpháirteanna inmheánacha. Tá seoltacht teirmeach den scoth ag PCB miotail déanta as alúmanam agus cabhraíonn sé le comhpháirteanna inmheánacha a choinneáil sábháilte.

(2) Cobhsaíocht tríthoiseach maith: I gcomparáid le FR4 nó CEM3 PCB, taispeánann PCB croí miotail cobhsaíocht tríthoiseach maith. Nuair a théitear an PCB alúmanaim go teocht 30 céim Celsius go 140 ~ 150 céim Celsius, leathnóidh a mhéid idir 2.5-3 faoin gcéad.

(3) Leathnú teirmeach ard: Is téarma é comhéifeacht leathnú teirmeach (CTE) a úsáidtear chun cur síos a dhéanamh ar leathnú nó ar chrapadh substainte ag teocht. Tá CTE níos airde ag alúmanam agus copar ná FR4 coitianta agus seoltacht theirmeach de 0.8~3.0 W/cK

Ccroí miotail opperIarratas PCB

(1) Soilse faoi stiúir: spotsoilse, PCBanna ard reatha, stiúir ard-srutha, iarratais ar shábháilteacht sráide agus gach feidhmchlár a úsáideann stiúir.

(2) Feithicleach: oiriúntóirí cumhachta, uirlisí adhainte, tiontairí babhtála, córais optúla inathraithe, agus mótair leictreacha le haghaidh feithiclí leictreacha agus hibrideacha.

(3) Trealamh cumhachta: tiontairí DC-DC, rialtóirí voltais, comhshó cumhachta ard-dlúis agus rialtóirí aistrithe.

(4) Trealamh fuaime: aimplitheoirí cothromaithe, ionchuir agus aschuir, fuaime, cumhachta agus réamh-sciath.

(5) Trealamh leictreonach eile: eagair IC, sciatha teasa leathsheoltóra, sliseanna iompróra IC, foshraitheanna cealla gréine, radaitheoirí agus trealamh cuisniúcháin leathsheoltóra.

(6) Fearais tí: taispeántais painéil chomhréidh, rialuithe mótair,

(7) trealamh lOA: foshraitheanna taispeána leictreonacha móra, cinn priontála teirmeacha agus tiománaithe printéir.
