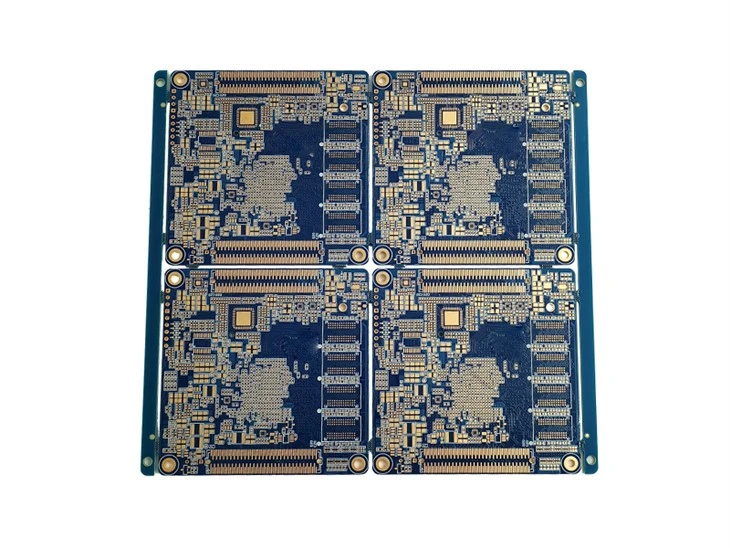

Aon Monaróir PCB Ciseal HDI

Is éard atá i gceist le haon HDI ciseal, ar a dtugtar ELIC freisin, Gach Ciseal Interconnect HDI, áit a bhfuil gach ciseal ina ciseal HDI bunaithe ar mhicrivia, agus déantar gach nasc idir sraitheanna trí úsáid a bhaint as micribhéis copar-líonta. Is cineál de chlár ciorcad priontáilte é ELIC a bhfuil go leor idirnasc aige agus a thógann suas spás íosta, ag baint úsáide as micrivia cruachta copar-líonta chun sraitheanna iolracha a nascadh sa PCB. Chuir an bealach cruachta ciseal ar bith deireadh leis an ngá atá le PTH do naisc dromchla-go-bun, mar is féidir an dá shraith seachtrach a nascadh ag baint úsáide as micribhéis copar-líonta cruachta nó tuislithe. Ceadaíonn HDI Idirnasctha Ciseal gach dlúis comhpháirte níos airde trí úsáid a bhaint as cuid mhór den dá dhromchla.

Anois tá teicneolaíocht cumarsáide 5G curtha i bhfeidhm go hiomlán ar fud an domhain. Tá an bord ciorcad cumarsáide 5G lán-chomhtháite, agus ní féidir an spás PCB a mhéadú, rud a fhágann go bhfuil rianta PCB níos dlúithe, leithead rian níos cúinge agus spásáil, cró níos cúinge agus achar lár, agus tiús ciseal inslithe níos tanaí. Mar sin féin, tá cumais theoranta ag an bpróiseas HDI traidisiúnta agus tá sé deacair freastal ar riachtanais 5G. Mar sin, tá aon chiseal HDI ag déanamh taighde agus ag forbairt i gcónaí, agus ag infheistiú i dtionscail ardteicneolaíochta.

Aon ciseal HDI PCB Stackup

Is féidir aon PCBanna HDI ciseal a dhearadh mar PCB croí-bhunaithe. Toisc nach bhfuil aon Phlátáil trí phoill (PTH) ag gach Sraith Idirnasctha PCBanna HDI, agus ansin ní gá aon poill druileála tar éis lamination. Ag tógáil le ELIC HDI, tá gach ciseal HDI atá cruachta ar gach taobh den chroílár mar chiorcad ar leith. I ngach ciseal PCB HDI, déantar microvias druileáilte, líonadh agus plátáilte, clóite agus eitseáilte, agus ar deireadh lannaithe. Má tá sraitheanna eile le cruachadh ar an mbarr, téann siad tríd an bpróiseas céanna: druileáil, líonadh, plating, priontáil, eitseáil agus lannú.

Is poll léasair é gach ciseal d'aon HDI ciseal, agus is féidir gach ciseal a nascadh le chéile.

Féach ar na 6 shraith thíos le do thoil aon chiseal HDI Stackup.

Is féidir linn a fheiceáil go bhfuil na 6 sraitheanna go léir ciseal ceangailte le chéile.Agus tá an microvias Cruachta, a bhfuil léasair Cruachta vias.

Ár gcumas HDI Anylayer

Cumas líne tanaí: táirgeadh mais 40/40um, taighde agus forbairt 35/35um;

Cumas ailínithe: idirnasc treallach 14L, micreapholl léasair D+5mil;

Toilleadh an chláir croí-tanaí: 50um croí tanaí; 1027/1017 ciseal méadaithe PP; 10L ciseal treallach idirnasc tiús bord táirge 0,55mm;

Cró léasair: aon idirnasc ciseal X-VIA Min 50um;

Páirceáil BGA: 0.35mm;

Eile Aon cruachta ciseal

8 sraitheanna aon HDI Stackup ciseal

10 sraitheanna aon HDI Stackup ciseal

Saineolas boird chiorcaid phriontáilte HDI ar bith:

Plátaí imeall le haghaidh talamh agus sciath

Is é an leithead rianta íosta agus an spásáil le haghaidh olltáirgeadh ná thart ar 40 mm

Micreafóin chruachta (copar plátáilte nó líonta le taos seoltaí)

Cumhadán, poll domhain meilte nó cuas

Friotaíocht solder i dathanna gorm, glas agus dubh.

Táirgí íseal halaigine i raon TG ard agus caighdeánach

Ábhar DK Íseal le haghaidh Gléasanna Inaistrithe

Tá gach dromchla agus cáil a úsáidtear i dtionscal na gclár ciorcad priontáilte inrochtana.

Tá úsáid PCBanna aon-ciseal HDI ag fás gach lá, go háirithe i bhfeistí IoT mar gheall ar a bpraghas íseal agus buntáistí eile. Le dul chun cinn i dtrealamh tionsclaíoch uathoibrithe, tá feistí IoT ag éirí níos forleithne i suíomhanna déantúsaíochta, trádstórála agus eile. I measc go leor de na tionscadail ardteicneolaíochta seo tá teicneolaíocht HDI. Is é an chéad fhorbairt theicneolaíoch eile tar éis PCBanna HDI microvia ná PCBanna aon-chiseal HDI a úsáid, ina ndéantar gach nasc leictreach idir sraitheanna ag baint úsáide as micribhéisí léasair-druileáilte. Is é an cumas chun naisc faoi shaoirse ag gach leibhéal príomhbhuntáiste na teicneolaíochta seo. Úsáideann Beton PCB microvias coparphlátáilte druileáilte léasair chun na boird seo a dhéanamh.

Más mian leat tuilleadh eolais a fháil faoi aon chiseal HDI Technology, déan teagmháil linn ag cathy@beto-tech.com. Tá innealtóirí gairmiúla againn chun na moltaí is fearr a thabhairt duit.
