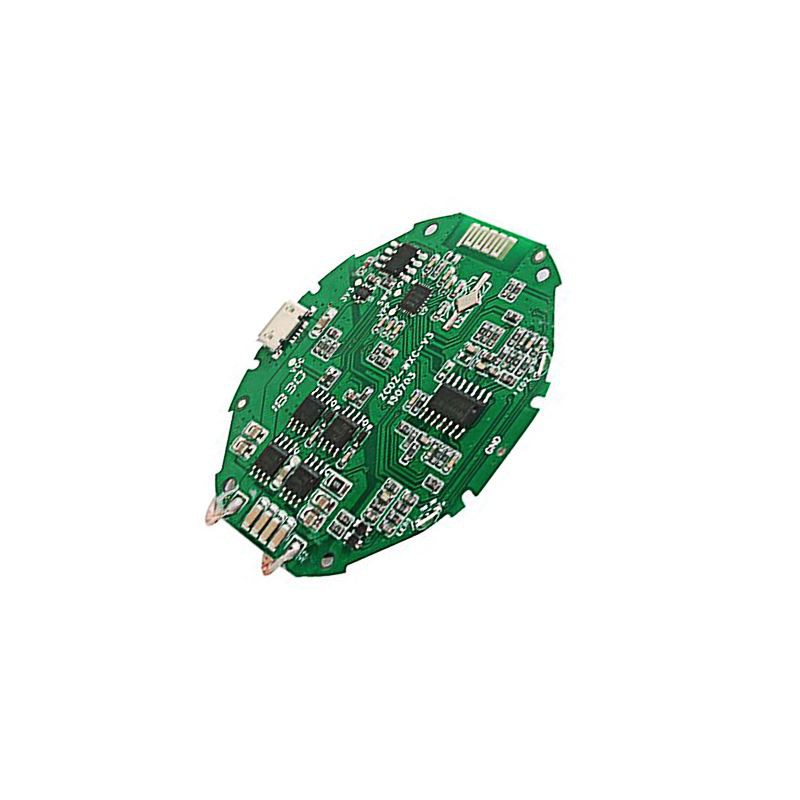

Comhthionól PCB Briste Teaghlaigh dhá thaobh

Sonraí Táirge

Sonraí Tapa

Uimhir Mhúnla: Saincheap

Áit Tionscnaimh: Shenzhen, an tSín

Bunábhar: FR-4/alluminum/ceramic/cem-3/FR-1

Tiús Copar: 1/2OZ 1OZ 2OZ 3OZ

Tiús an Bhoird: 0.2-4mm

Min. Méid an Phoill: 0.075mm/3mil

Min. Leithead Líne: 0.1mm/4mil

Min. Spásáil Líne: 0.1mm/4mil

Críochnú Dromchla: HASL

Teastas: ISO9001; TS16949

Seirbhís Eile: Dearadh PCB agus leagan amach

Dath masc solder: Gorm. glas. dearg. dubh. bán. srl

Ciseal: 1~24 Sraitheanna

Seirbhís Tástála: Tástáil Feidhme X-gha AOI

Mar mhonaróir cóimeála leictreonaic deimhnithe ISO9001, cloíonn sé le rialú cáilíochta agus próiseas críochnúil. Áiríonn na tástálacha agus na cigireachtaí iniúchtaí fisiceacha agus amhairc, tástálacha oscailte agus gearra, iniúchtaí AOI, cigireacht X-gha, agus tástálacha In-Chuaird. Déanaimid tástáil aosaithe freisin don mháthairchlár agus don táirge críochnaithe. Cinntíonn an próiseas iniúchta PCBA seo go gcomhlíonann táirge deiridh na gcustaiméirí a sonraíochtaí dearaidh, agus rialaíonn siad freisin an luchtóg táirgeachta iomlán go cóimheas ard neamh-lochtach a laghdaíonn an t-am luaidhe iomlán.

Céimeanna a bhaineann leis an bpróiseas tionóil PCB

Tá go leor céimeanna i gceist sa phróiseas PCBA agus déantúsaíochta. Chun an táirge deiridh den chaighdeán is fearr a fháil, lean na céimeanna seo:

Céim 1: Cuir Greamaigh Solder leis: Is é seo an chéim tosaigh den phróiseas tionóil. Ag an gcéim seo, cuirtear greamaigh solder leis na pillíní comhpháirte cibé áit a bhfuil gá le sádráil. Cuir an greamaigh solder ar na pillíní agus greamaigh san áit cheart é le cabhair ón scáileán sádrála. Déantar an scáileán seo ó chomhad PCB le poill.

Céim 2: Comhpháirteanna a Chur: Agus an greamaigh sádrála curtha leis na pillíní comhpháirte, tá sé in am na comhpháirteanna a chur. Téann an PCB trí mheaisín a chuireann na comhpháirteanna seo go beacht ar na pillíní. Coinníonn an teannas a sholáthraíonn an greamaigh solder an comhpháirt i bhfeidhm.

Céim 3: Oighinn Reflow: Úsáidtear an chéim seo chun na comhpháirteanna a cheangal go buan leis an mbord. Tar éis na comhpháirteanna a chur ar an mbord, cuirtear an PCB tríd an conveyor oigheann reflow. Leáíonn teas rialaithe an oigheann an sádróir a chuirtear leis sa chéad chéim, ag nascadh na gcomhpháirteanna go buan.

Céim 4: Sádráil Tonn: Sa chéim seo, cuirtear an PCB trí thonn de shádráil leáite. Cruthóidh sé seo nasc leictreach idir an sádróir, na pillíní PCB agus na luaidhe comhpháirte.

Céim 5: Glanadh: Ag an gcéim seo, cuirtear an próiseas sádrála ar fad i gcrích. Le linn an phróisis sádrála, foirmíonn líon mór iarmhar flux timpeall an chomhpháirteach solder. Mar a thugann an t-ainm le tuiscint, baineann an chéim seo le hiarmhair flux a ghlanadh. Iarmhar flosc glan le huisce dí-ianaithe agus tuaslagóir. Leis an gcéim seo, críochnaítear an tionól PCB. Cinnteoidh céimeanna ina dhiaidh sin go ndéanfar an tionól i gceart.

Céim 6: Tástáil: Ag an gcéim seo, tá an tionól PCB críochnaithe agus tosaíonn iniúchtaí chun socrúchán na gcomhpháirteanna a thástáil. Is féidir é seo a dhéanamh ar dhá bhealach:

a. Lámhleabhar: Déantar an t-iniúchadh seo de ghnáth le haghaidh comhpháirteanna níos lú, ní théann líon na gcomhpháirteanna níos mó ná céad.

b. Uathoibríoch: Déantar an tseiceáil seo chun droch-ailt, comhpháirteanna míchearta, comhpháirteanna míchearta, etc.

Riachtanais ceardaíochta táirge:

1. Ceanglas fritháireamh: Nuair a dhéantar an taobh a fhritháireamh, ní bheidh an leithead nasc íosta (C) níos lú ná 3/4 de leithead deireadh táthú an chomhpháirt (W) nó leithead eochaircheap (P); arna ríomh de réir cibé acu is lú de P agus W.

2. Riachtanais solder: tá an airde stáin dreapadóireachta íosta níos mó ná 1/3 den chaisleán.

3. ceanglais chomhpháirt: tá an airde stáin dreapadóireachta íosta níos mó ná 1/3 den chaisleán.

4. Ná glac le hábhair eile.

5. Ceanglais PCB: ní ghlacann loingsiú boird lom cúr nó srathú.

6. Ceanglais PCBA: pacáiste iomlán frith-statach

7. Riachtanais glantacháin: sreabhach glantacháin speisialta, tabhair faoi deara gur chóir go mbeadh an sreabhadh uisce bog, ní ró-fhíochmhar, go cúramach scuab le scuab bog agus scuabadh, ba chóir an dá thaobh den bhord a oibriú ar an mbealach céanna.
