PCB docht-flex ilchiseal

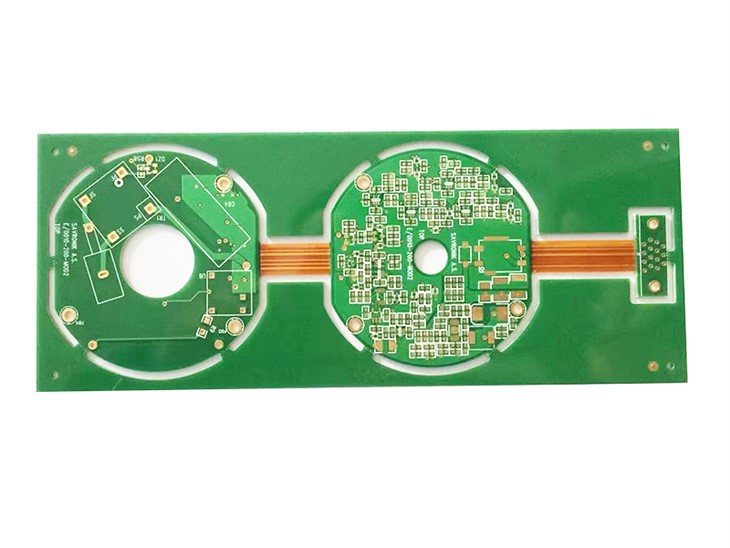

Ilchiseal Tá níos mó ná dhá shraith seoltaí ag PCB Rigid-flex d'aon cheann amháin de níos mó ná dhá fhoshraith. Feidhmíonn an tsubstráit mar inslitheoir idir a chéile. Déantar an coincheap dearaidh bunúsach agus an próiseas déantúsaíochta de bhoird docht-flex ilchiseal a fhorbairt ó threalamh aeraspáis, toisc go gcaithfear sreangú iontaofa a dhéanamh i spás teoranta. I roinnt táirgí casta, úsáidtear fiú boird docht-flex le níos mó ná 30 sraithe seoltóra. Ar an láimh eile, i dtáirgí leictreonaice tomhaltóra, mar fhóin phóca agus ceamaraí digiteacha, tá teicneolaíocht sreangú ard-dlúis, ar chostas íseal ag teastáil i gcónaí, agus mar sin tá coincheapa dearaidh agus próisis déantúsaíochta nua tagtha chun cinn. Tá go leor buntáistí ardfheidhmíochta ag ciorcaid dochta-flex ilchiseal, lena n-áirítear bendability, iontaofacht nasc, méid pacáiste agus laghdú meáchain, agus dearadh solúbtha.
Cur síos
Chuidigh ár Monarcha Beton le custaiméirí go leor cláir dochta-flex a tháirgeadh. Is iad na cruacha boird docht-flex ilchiseal seo a leanas cuid dár gcásanna tipiciúla.
4 shraith Cruachta pcb docht-flex le scannán EMI Shield
Éilíonn an Stackup ciorcad dolúbtha ilchiseal seo alt flex sciath EMI nó RF. Is féidir leis an scannán EMI Shield seo sciath EMI agus RF an-éifeachtach a bhaint amach gan costas na sraitheanna copair a mhéadú, agus tá na buntáistí costais laghdaithe agus struchtúr solúbtha níos tanaí aige chun solúbthacht a mhéadú.
Tá oscailtí ilroghnacha ag clúdach an limistéir flex chun ciorcaid talún a nochtadh. Tá greamachán seoltach ag na scannáin EMI Shield seo ionas go síneann an greamachán uair amháin lannaithe isteach san oscailt clúdaigh agus bannaí go dtí an talamh nochta, ag bunú na sciath.
Is é seo1+2+1 pcb dolúbtha agus comhcheangailte le 1 chiorcad dochta, 2 chiorcad fleiscneach agus 1 chiorcad dochta. Is féidir linn an sciath a fheiceáil lannaithe go dtí an taobh amuigh den chlúdach sa limistéar flex, ar réiteach níos éifeachtaí ó thaobh costais é ná ciseal breise copair a chur leis, agus cuireann an cruachta seo go mór le solúbthacht agus bendability meicniúil na ciseal flex.
Agus is é an t-ábhar cláir dolúbtha 4 shraith ná scannán FR4+PI+EMI Shield. Is é an chuid solúbtha ná 0.1mm, is féidir le cuid docht a bheith 0.8-1.6mm agus is é 0.018mm an scannán EMI Shield.
6 shraith docht-flex pcbstandardstackup
Tá struchtúr siméadrach ag cruachta dearadh PCB docht-flex caighdeánach. Ceadaíonn an cineál seo de dhearadh siméadrach freisin rialú impedance.
Mar an bellow 6 shraith cruachta pcb docht-flex, tá an ciseal flex i lár an struchtúir, agus tá líon cothrom sraitheanna sna limistéir dochta agus flex. Sa dá réigiún dochta níos tiús, tá líon na sraitheanna cothrom. I sampla boird docht-flex mar an gceann seo, is féidir sé shraith a bheith ann, nó is féidir é a bheith ag dul ó cheithre go sé cinn déag nó níos mó. Is é príomhphointe an chruach chuaird docht-flex seo ná go bhfuil an ciseal flex i lár an struchtúir.
7layers Cruachta PCB docht-flex le ciseal corruimhir
Seo a leanas cruachta boird rigid-flex corr-uimhrithe. Agus boird rigid-flex ginearálta á ndéanamh, tá gá le dearadh cláir chiorcaid rigid-flex le sraitheanna aonfhoirmeacha. Cé gur dearadh neamhchoitianta é líon corr sraitheanna, tá ár monarcha Rigid-Flex in monaraithe agus tá a sraith buntáistí féin aige. Soláthraíonn an PCB docht-flex 7 sraithe seo solúbthacht iontach agus laghdaíonn sé costais.
8 sraitheanna PCBstackup docht-flex neamhshiméadrach
Is dearadh cruachta neamhshiméadrach é an struchtúr PCB docht-solúbtha seo. Is minic go mbíonn feidhmchláir ilchiseal docht-flex PCB le struchtúir neamhshiméadracha á dtiomáint ag roinnt riachtanas impedance an-chasta, agus tá riachtanais tiús tréleictreach éagsúla ag an gcineál seo PCB docht-flex ilchisealacha. Is féidir iad seo a bheith mar gheall ar an dall via freisin, agus is féidir an struchtúr dearadh neamhshiméadrach seo a cheadú chun cóimheas gné an dall a laghdú trí, chun déantúsaíocht agus iontaofacht an aonaid a fheabhsú.
Toisc gur tógáil neamhchothrom é an cruachta neamhshiméadrach seo, mar sin d’fhéadfadh go mbeadh dlúth agus casadh le feiceáil san eagar tionóil. Mar sin ní mór dúinn an daingneán a chomhbhrú ionas gur féidir an t-eagar cóimeáilte a iompar le linn an phróisis tionóil.
Is PCB docht-flex 8 ciseal é an satckup PCB docht-flex seo le neamhshiméadrach. Níl an ciseal flex seo i lár an dearadh cosúil le cruachta caighdeánach docht-flex agus bogann sé síos i dtreo an bhun. Tá an cineál cruachta seo fós i gcumraíocht monaraithe. Chomh maith le roinnt warping agus casadh a tharlódh san eagar le chéile, ní aon saincheisteanna déantúsaíochta eile.
Cineál Eile multilayer docht-flex stackup pcb
6 shraith Cruachta PCB docht-flex le sraitheanna flex éagsúla
Tá cineálacha eile cruachta dochta-flex ilchiseal difriúil i líon na sraitheanna solúbtha idir páirteanna dochta. Is é sin, tá trí chuid docht, agus ansin d'fhéadfadh go mbeadh trí nó ceithre sraitheanna solúbtha ag nascadh an chéad agus an dara hailt docht, ach amháin nó dhá shraith ag nascadh an dara agus an tríú. Tá go leor cumraíochtaí de na struchtúir ciseal flex éagsúla seo, ach molaimid struchtúir ciseal flex aeir a úsáid don chineál seo dearadh.
Seo 6 sraitheanna Léiríonn cruachta PCB docht-flex sraitheanna flex éagsúla. Tá ceithre shraith Flex idir an chéad agus an dara hailt docht, ach níl ach dhá shraith solúbthachta idir an dara agus an tríú sraith docht. Is sraitheanna solúbtha iad L2 agus L3, cé go leathnaíonn siad go dtí an t-alt docht chun críocha ródaithe, ní théann na sraitheanna solúbtha seo trasna an dá chuid. Is é an buntáiste is mó ná an chuid lúbthachta laghdaithe, toisc nach gá sraitheanna breise a bheith ag líon na n-idirnasc, agus go laghdaítear go dtí dhá shraith lúbthachta go mór feabhas mór ar chumas lúbthachta an struchtúir seo.
