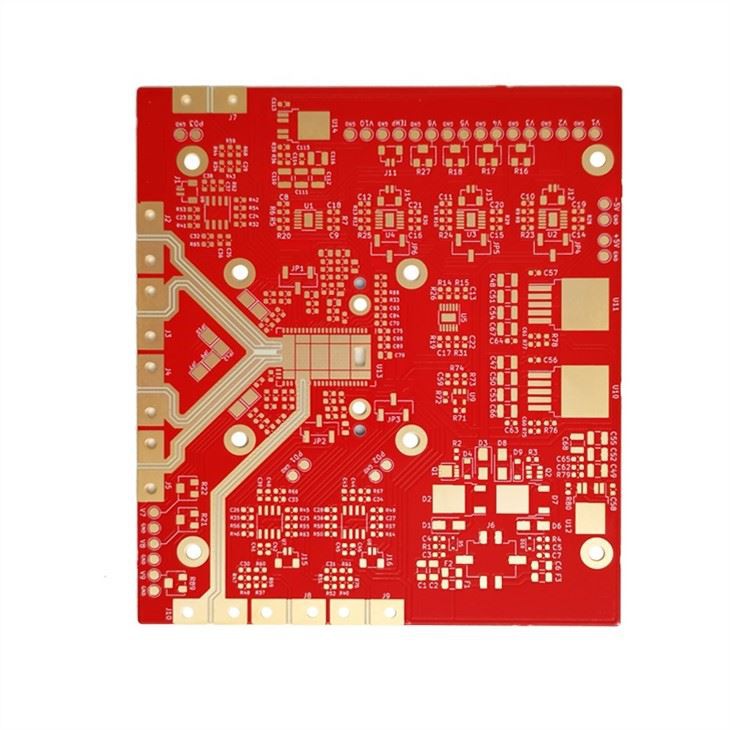

Déantúsaíocht PCB Ilchiseal

Sonraí Táirge

Cineál: Ard TG, Ard CTI, Ard-Minicíocht, Copar Trom

Ábhar: FR4, CEM-1, CEM-3, Alúmanam, Copar, Iarann, Rogers, Taconic, Teflon

Líon na gCiseal: Sraith 1 go 26 ciseal

Tástáil: Cónascaire Óir, Masc scafa, Rialú Neamhspleáchais, poll dall & adhlactha

Críochnaithe: HASL Luaidhe / Saor ó Luaidhe, ENIG, OSP, Stáin Tumoideachais / Airgid

PTH: Íosmhéid 0.2mm

NPTH: Íosmhéid 0.25mm

Uasmhéid críochnaithe: 580mm x 700mm

Leithead/Spás Íosta: 3mil/3mil

Úsáideann cláir ilchiseal níos mó cláir shreangaithe aon-thaobh nó dhá thaobh. Clár ciorcad priontáilte le dhá thaobh amháin mar an ciseal istigh agus dhá thaobh amháin mar an ciseal seachtrach, nó dhá thaobh dúbailte mar an ciseal istigh agus dhá thaobh amháin mar an ciseal seachtrach, gach re seach ceangailte ag córas suite agus an ábhar greamaitheach inslithe Le chéile, tá na patrúin seoltaí ceangailte lena chéile de réir na gceanglas dearaidh chun bheith ina gcláir chiorcaid phriontáilte ceithre chiseal agus sé chiseal, ar a dtugtar cláir chiorcaid phriontáilte ilchiseal freisin.

Próiseas táirgthe boird PCB ilchiseal

1. Roghnú ábhair

Le forbairt comhpháirteanna leictreonacha ardfheidhmíochta agus ilfheidhmeacha, chomh maith le tarchur comhartha ard-minicíochta agus ardluais, is gá go mbeadh caillteanas tairiseach tréleictreach agus tréleictreach íseal ag ábhair chiorcaid leictreonacha, chomh maith le CTE íseal agus ionsú íseal uisce. . ráta agus ábhair CCL ardfheidhmíochta níos fearr chun freastal ar riachtanais phróiseála agus iontaofachta na mbord ard-ardú.

2. Dearadh struchtúr lannaithe

Is iad na príomhfhachtóirí a mheastar i ndearadh an struchtúir lannaithe ná an friotaíocht teasa, an voltas a sheasamh, an méid líonadh gliú agus tiús na ciseal tréleictreach, etc. Ba cheart na prionsabail seo a leanas a leanúint:

(1) Caithfidh na monaróirí prepreg agus croí-chláir a bheith comhsheasmhach.

(2) Nuair a éilíonn an custaiméir bileog ard TG, caithfidh an croí-bhord agus an prepreg an t-ábhar ard TG comhfhreagrach a úsáid.

(3) Tá an tsubstráit ciseal istigh 3OZ nó os a chionn, agus roghnaítear an prepreg le hábhar ard roisín.

(4) Mura bhfuil aon riachtanais speisialta ag an gcustaiméir, déantar caoinfhulaingt tiús na ciseal tréleictreach interlayer a rialú go ginearálta ag móide /-10 faoin gcéad. Maidir leis an pláta impedance, tá lamháltas tiús tréleictreach á rialú ag lamháltas aicme C/M IPC-4101.

3. Rialú ailíniú interlayer

Ní mór cruinneas cúitimh méid an bhoird croí ciseal istigh agus rialú an mhéid táirgthe a chúiteamh go cruinn ar mhéid grafach gach ciseal den bhord ard-ardú trí na sonraí a bhailítear i dtáirgeadh agus taithí na sonraí stairiúla do tréimhse áirithe ama, ionas go n-áiritheofar leathnú agus crapadh an bhoird lárnach de gach ciseal. comhsheasmhacht.

4. Teicneolaíocht ciorcad ciseal istigh

Chun boird ard-ardú a tháirgeadh, is féidir meaisín íomháithe díreach léasair (LDI) a thabhairt isteach chun cumas anailíse grafaicí a fheabhsú. D'fhonn an cumas eitseála líne a fheabhsú, is gá cúiteamh cuí a thabhairt do leithead na líne agus an eochaircheap sa dearadh innealtóireachta, agus a dhearbhú an bhfuil cúiteamh dearadh leithead líne na sraithe istigh, spásáil líne, méid fáinne leithlis, líne neamhspleách, agus tá achar poll-go-líne réasúnta, ar shlí eile athraigh dearadh innealtóireachta.

5. Próiseas brú

Faoi láthair, cuimsíonn na modhanna suite interlayer roimh lamination go príomha: suíomh ceithre sliotán (Pin LAM), leá te, seam, leá te agus meascán seamanna. Glacann struchtúir táirgí éagsúla modhanna suite éagsúla.

6. Próiseas druileála

Mar gheall ar fhorshuíomh gach ciseal, tá an pláta agus an ciseal copair super-tiubh, rud a dhéanfaidh an giotán druileála a chaitheamh go dáiríre agus an lann druileála a bhriseadh go héasca. Ba cheart líon na bpoll, an luas titim agus an luas rothlaithe a choigeartú go cuí.

An difríocht idir bord ciorcad ilchiseal agus bord dhá thaobh:

1. Is bord ciorcad priontáilte é bord ciorcad pcb ilchiseal atá lannaithe agus nasctha le sraitheanna patrún seoltaí malartacha agus ábhair inslithe. Tá líon na sraitheanna patrún seoltaí níos mó ná trí, agus déantar an t-idirnascadh leictreach idir sraitheanna a bhaint amach trí phoill mhiotalaithe.

2. Comparáid a dhéanamh ar phróisis táirgthe an dá pháirtí, cuireann an bord ilchiseal roinnt céimeanna próiseas mar íomháú ciseal istigh, dubhú, lamination, etchback agus dí-éilliú.

3. Tá boird ilchiseal níos déine ná boird dhá thaobh i dtéarmaí paraiméadair phróisis áirithe, cruinneas trealaimh agus castacht. Mar shampla, tá na ceanglais cháilíochta maidir le balla poll an bhoird ilchiseal níos déine ná ceanglais an bhoird ciseal dúbailte, agus mar sin tá na ceanglais maidir le druileáil níos airde.

4. Tá líon na gcruacha in aghaidh an druileála, luas rothlach agus beatha an ghiotán druileála difriúil ó na cinn atá ag an mbord dhá thaobh.

5. Tá an t-iniúchadh ar tháirgí críochnaithe agus leathchríochnaithe de bhoird ilchiseal i bhfad níos déine agus níos casta freisin ná mar a dhéantar ar bhoird dhá thaobh.

6. Mar gheall ar struchtúr casta an bhoird ilchiseal, glactar leis an bpróiseas leá te glycerin le teocht aonfhoirmeach; ní úsáidtear an próiseas infridhearg leá te a d'fhéadfadh a bheith ina chúis le ardú teochta áitiúil.
