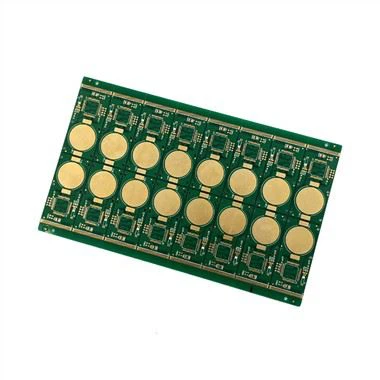

Táirgeadh boird ilchiseal

(1) D'fhonn an limistéar is féidir a shreangú a mhéadú, úsáidtear níos mó boird sreangú singil nó dhá thaobh le haghaidh boird ilchiseal. Úsáideann boird ilchiseal roinnt boird ciseal dúbailte, agus cuireann siad sraith de chiseal inslithe idir gach ciseal boird agus ansin gliú iad (brúite). Léiríonn líon sraitheanna an bhoird roinnt sraitheanna sreangú neamhspleácha, de ghnáth tá líon na sraitheanna cothrom, agus folaíonn sé an dá shraith is forimeallaí. Tá an chuid is mó de na motherboards idir 4 agus 8 sraith de struchtúr, ach go teicniúil is féidir beagnach 100 sraith de bhoird PCB a bhaint amach.

(2) Úsáideann an chuid is mó de na superríomhairí ar scála mór motherboards ilchiseal go cothrom, ach toisc gur féidir braislí de go leor gnáth-ríomhairí a chur in ionad na gcineálacha ríomhairí seo, tá boird super-il-ciseal imithe de réir a chéile. Toisc go bhfuil na sraitheanna i PCB ceangailte go docht, de ghnáth ní bhíonn sé éasca an líon iarbhír a fheiceáil, ach má fhéachann tú go géar ar an máthairchlár, b'fhéidir go mbeifeá in ann.

(3) Ní mór na poill treorach, má chuirtear i bhfeidhm ar chlár sraithe dúbailte é, a tholladh tríd an mbord ar fad. Mar sin féin, i mbord ilchiseal, mura dteastaíonn uait ach cuid de na rianta seo a nascadh, ansin féadfaidh vias roinnt rian spáis a chur amú ar shraitheanna eile.

(4) Is féidir an fhadhb seo a sheachaint trí theicneolaíochtaí adhlactha agus dall toisc nach dtéann siad isteach ach i roinnt sraitheanna. Ceanglaíonn vias dall roinnt sraitheanna de PCB inmheánach leis an PCB dromchla gan dul isteach ar an mbord ar fad. Níl baint ag vias adhlactha ach leis an PCB inmheánach, mar sin ní féidir iad a fheiceáil ón dromchla.

I PCB ilchiseal, tá an ciseal iomlán ceangailte go díreach leis an sreang talún agus leis an soláthar cumhachta. Mar sin déanaimid gach ciseal a rangú mar chiseal comhartha, ciseal cumhachta nó ciseal talún. Má éilíonn na codanna ar an PCB soláthairtí cumhachta éagsúla, de ghnáth beidh níos mó ná dhá shraith cumhachta agus sreanga ag PCBanna den sórt sin.

Gnéithe de chláir chiorcaid ilchiseal:

1. Tá dlús cóimeála ard agus toirt beag ag an mbord ciorcad ilchiseal.

2. Tá an bord ciorcad ilchiseal áisiúil le haghaidh sreangú, agus déantar an fad sreangú agus an nasc idir comhpháirteanna a ghiorrú, rud atá tairbheach chun luas tarchurtha comhartha a fheabhsú.

3. I gcás ciorcaid ard-minicíochta, tar éis an ciseal talún a chur leis, cruthaíonn an líne comhartha impedance íseal leanúnach ar an gciseal talún, laghdaítear an impedance ciorcad go mór, agus is fearr an éifeacht sciath.

4. I gcás táirgí leictreonacha a bhfuil riachtanais arda diomailt teasa acu, is féidir ciseal diomailt teasa croí miotail a sholáthar do bhoird chiorcaid ilchiseal chun freastal ar riachtanais feidhmeanna speisialta cosúil le sciath agus diomailt teasa.

5. I dtéarmaí feidhmíochta, tá boird chiorcaid ilchiseal níos fearr ná boird aonair agus dhá thaobh, ach is airde an líon sraitheanna, is mó an costas táirgthe, is faide an t-am próiseála, agus an níos casta an t-iniúchadh cáilíochta.

6. Tá boird chiorcaid ilchiseal coitianta ag boird ceithre nó sé-ciseal. Is é an difríocht idir bord ceithre ciseal agus bord sé ciseal ná go bhfuil dhá shraith comhartha inmheánach níos mó idir an ciseal lár, an ciseal talún agus an ciseal cumhachta. Ba chóir go mbeadh an bord ceithre ciseal níos tiús.

Go ginearálta, úsáideadh boird chiorcaid ilchiseal go forleathan i dtáirgeadh táirgí leictreonacha mar gheall ar a solúbthacht dearadh, buntáistí eacnamaíocha, feidhmíocht leictreach cobhsaí agus iontaofa agus tréithe eile.

An t-iarratas PCB ilchiseal

Le forbairt leanúnach na teicneolaíochta leictreonach agus feabhas leanúnach ar na ceanglais maidir le trealamh leictreonach sna tionscail ríomhaireachta, leighis, eitlíochta agus eile, tá an bord ciorcad ag forbairt i dtreo an méid a laghdú, an caighdeán a laghdú agus an dlús a mhéadú. Mar gheall ar theorannú an spáis atá ar fáil, níl sé dodhéanta dlús cóimeála na gclár clóite singil agus dhá thaobh a mhéadú tuilleadh. Dá bhrí sin, is gá smaoineamh ar úsáid cláir chiorcaid ilchiseal le líon níos airde sraitheanna agus dlús cóimeála níos airde. Baineadh úsáid fhorleathan as cláir chiorcaid ilchisealacha i dtáirgeadh táirgí leictreonacha mar gheall ar a ndearadh solúbtha, a bhfeidhmíocht leictreach cobhsaí agus iontaofa agus feidhmíocht eacnamaíoch níos fearr.
